Testboard für SPS-Steuerungen

Ein Holzbrett, zwei Hutschienen, ein Siemens LOGO! und ein MRS CAN I/O-Modul: die Grundlage, um Steuerungen ohne Maschine zu testen.

Projektstart
13.04.2024
durch
Ch.R.
Tags
spssteuerungelektro

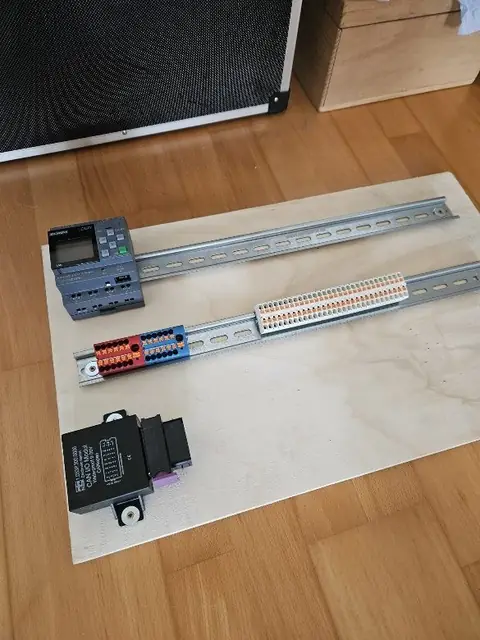

Holzbrett mit zwei Hutschienen, Siemens LOGO! und MRS CAN I/O-Modul
Testboard, Projektstart 13.04.2024, Ch.R.

Um längst vergangene Investitionen in SPS-Steuerungen und Elektrobauteile zu begründen, kam mir die Idee, ein Testboard zu erstellen. Das Testboard basiert auf einem 320 × 500 mm Holzbrett, auf welchem die SPS-Module montiert sind. Mit zwei Hutschienen ist die Befestigung der Komponenten einfacher und geordneter.

Im Moment kommt ein Siemens LOGO! (12 V / 24 V mit Display) und ein MRS CAN I/O-Modul zum Einsatz. Mit Klemmleisten wird die Kabelführung vereinfacht und von den Steuerungen zu den Bauteilen geführt.

Zwischenstände

  1. 22.09.2024

    Stand · Ch.R.

    Das Testboard hat nun alle Komponenten (bis jetzt) bekommen. Die Kabel sind verlegt und die ersten Funktionen sind getestet worden. Die LEDs, Taster und Kippschalter sind in einem 3D-gedruckten Gehäuse untergebracht. Sie können nun für Testzwecke für diverse Funktionen gebraucht werden.

    Weiter sind oben links beim Testboard Buchsen montiert, um ein einfaches Einstecken des Laborgerätes oder eines CAN-Bus zu ermöglichen. Die Stecker für die MRS-Module sind mit Kabeln in genügender Länge konfektioniert, um sie bei den Steckbrücken anzuschliessen. Der nächste Schritt wird das Programmieren sein. Eventuell kommen noch weitere Bauteile dran.

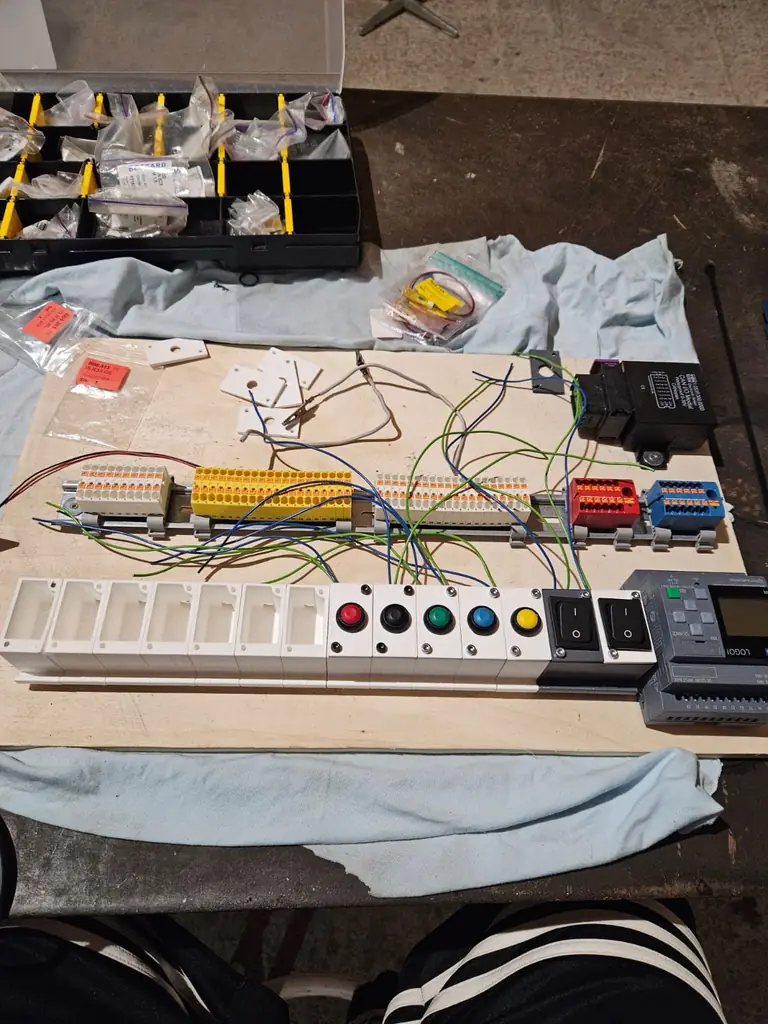

    Verdrahtung des Testboards mit Klemmleisten, Tastern und LEDs auf der Werkbank
    Verdrahtung, 22.09.2024
    Fertig verdrahtetes Testboard mit Siemens LOGO!, Klemmleisten und 3D-gedrucktem Bediengehäuse
    Stand 22.09.2024, Ch.R.

In Arbeit…
